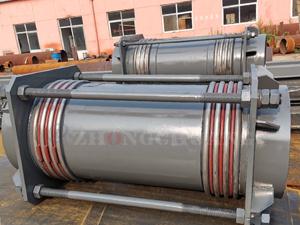

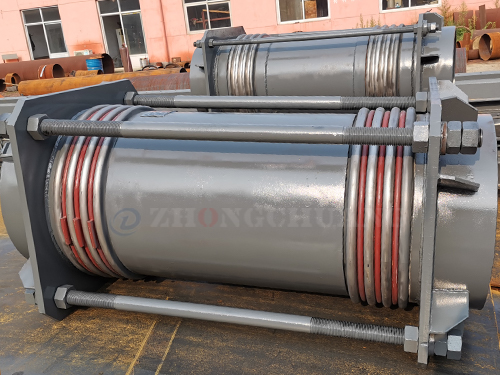

大拉桿式波紋補償器又稱復式拉桿式波紋補償器、大拉桿補償器，是由兩個相同的波紋管及端管、端板和拉桿組成的撓性部件，是中創機械推出的一種較新型波紋補償器，具有補償量大、剛性小、無介質壓力推力、安全、無泄漏、造價低等優點。得到越來越多的應用。
1、大拉桿式波紋補償器的彈性波紋管結構使其具有剛性小、補償量大、對支架的推力小的特點。
2、大拉桿式波紋補償器與管道采用焊接或法蘭連接的形式，不易泄露，密閉性較好，安全無泄漏。
3、由于其固定支架設置較為簡單，且作用力較小，其價格也相對較低一些，比一般的補償器便宜3-4倍。

大拉桿式波紋補償器通過波紋管的角偏轉來補償管道單平面或多平面的橫向位移。四支長拉桿能夠承受壓力、推力和其他的附加外力的作用，拉桿兩端的螺栓出廠前已調好間距，安裝前大拉桿是松的，在補償變形之后大拉桿可以起到限制變形量保護波紋管的作用。大拉桿波紋補償器在進行安裝之前，都要進行反方向的冷緊，以獲得更大的工作補償能力。因此在冷態下，補償器呈負變形狀態，管道受熱伸長后，波紋管依靠柔韌性橫向變形，補償器外觀上可呈現工作變形狀態，管道熱膨脹得以補償。

安裝注意事項：
1．波紋管由多層很薄的不銹鋼制成，是大拉桿式波紋補償器的主要部件，所以在安裝時要注意防止波紋管部位受損。
2．冷緊時注意安裝的冷緊口不可距補償器過近，不允許靠補償器變形來配合管道冷緊，防止安裝中的不對中、不平整等其他應力作用在波紋管上拉傷補償器。
3．在安裝的時候，補償器本體不可承受扭曲，以免破壞補償器的波紋管件。
4．水平安裝時，大拉桿式波紋補償器兩端離最近支架的距離應盡量縮短，以免管道重力作用在波紋管上，引起波紋管變形甚至損壞。
