壓力平衡式波紋補償器可平衡內壓產生的推力，常用的有直管壓力平衡式波紋補償器、曲管壓力平衡式波紋補償器、內外壓力平衡式波紋補償器、旁通壓力平衡式波紋補償器。中創機械為您介紹一下直管壓力平衡式波紋補償器是如何做到平衡內壓推力的。

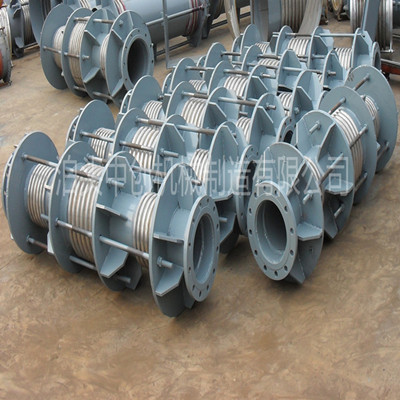

直管壓力平衡式波紋補償器是由一組工作波紋管，兩組平衡波紋管，接管、端板以及平衡拉桿組成，平衡拉桿分為螺紋拉桿和焊接拉板兩種形式。螺紋拉桿和焊接拉桿主要區別在于安裝時螺紋拉桿可以自由調節工作波和平衡波的開間長度，而焊接拉板型由于焊接固定波段是不能夠自己調節開間長度。

直管壓力平衡式波紋補償器之所以起到平衡內壓產生的推力，由于內壓產生的推力是平衡波紋管的有效面積工作波紋管有效面積的兩倍，這樣工作波紋管內壓引起的向外側的軸向推力通過平衡拉桿被平衡波紋管因內壓引起的相反方向的推力所抵消，而無軸向推力輸出，管道或設備不在受力。在正常的補償過程中，補償器自身的力平衡管系不變。
