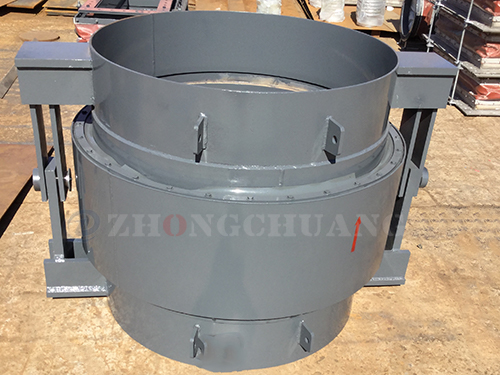

常用的角向型波紋補償器規格有平面鉸鏈型、萬向鉸鏈型，用于補償管道所產生的角向位移。當使用過程中的補償器產生滲漏時，需要分析產生失效的原因便于再次選型時選型不當。
中創機械小編結合油氣管線安裝角向膨脹節產生失效的案例進行講解分析，讓您了解波紋補償器產生滲漏的原因。
水平管線上的波紋補償器開始破裂滲漏，從波紋管偏上部波谷中滲漏出黑色液體。分析原因，引起波紋補償器失效的原因包括介質含有腐蝕性與材質不匹配、選型安裝不正確。先分析是否有可能由于油氣介質中含有硫化物等腐蝕性的化學成分導致波紋管腐蝕破裂。經過檢查后發現若是介質腐蝕應該從波紋管下不波峰處聚集，腐蝕破裂會從下部靠近波峰的位置開始，與現場滲漏的位置不符合。且垂直于管線上的補償器同樣在波谷處產生滲漏。根據技術人員分析不屬于介質腐蝕造成的原因。
排除腐蝕后，發現管徑不變的情況下，流經波紋補償器內部的介質流量增加，根據流速與流量的關系介質流速較大。產生沖擊力且角向波紋補償器內部結構并沒有設置導流筒，高速流動的介質經過沒有導流筒的補償器內會對波紋管進行沖擊。
