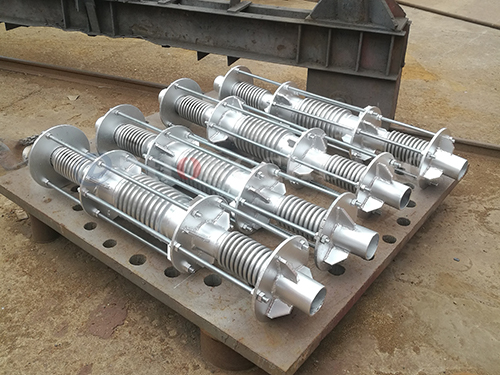

由兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，當需要進行軸向和橫向組合位移時，拉桿兩端應增設球面、錐面墊圈。內壓直管壓力平衡波紋補償器承受內壓。由于受到拉桿的約束，該膨脹節一個工作波紋管和平衡波紋管之間的距離在整個工作過程中不變每當管道受到熱膨脹時兩組工作波紋管壓縮，起到平衡作用的波紋管進行拉伸時，吸收管系的軸向變形。拉桿端部的球面、錐面墊圈及螺母在約束壓力推力的同時，允許拉桿傾斜，使得波紋管吸收橫向位移。拉桿、端板應能夠承受壓力推力引起的力和力矩，端板不僅要承受壓力推力引起的力和力矩，還應能夠承受作用在工作紋管內徑與平衡波紋管的內徑之間環面上的內壓載荷。
內壓直管壓力平衡波紋補償器一般應用于架空管線使用，安裝前可對波紋補償器的小拉桿進行調整，進行預拉或者預壓。
