用于補償彎曲管道的補償器有曲管壓力平衡式波紋補償器、大拉桿橫向波紋補償器等，補償器生產廠家泊頭中創機械小編帶您認識曲管壓力平衡式波紋補償器。

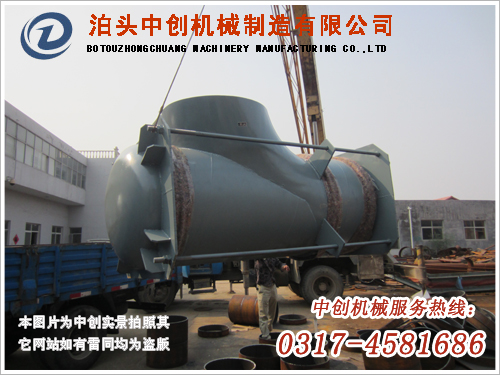

曲管壓力平衡式波紋補償器結構：該補償器由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及彎頭或三通、封頭、拉桿、端板和球面與錐面墊圈等結構件組成。
曲管壓力平衡式波紋補償器工作原理：主要用于吸收軸向與橫向組合位移。由于拉桿的約束，該補償器在整個工作歷程中總長不變，當管道熱膨脹時工作波紋管壓縮，平衡波紋管拉伸，吸收管系的軸向變形；拉桿端部的球面、錐面墊圈及螺母在約束壓力推力同時，允許拉桿傾斜，使工作波紋管吸收橫向位移、拉桿、端板應能承受壓力推力引起的力和力矩。
用戶在選用曲管壓力平衡式波紋補償器時需要向補償器生產廠家提供補償器的工作壓力、流通介質、介質溫度、補償器等技術參數。根據流通介質的化學性質選用適合的材質、還需向補償器生產廠家說明工況環境。根據工況環境選用適合的補償器產品。
