直管壓力平衡式波紋補償器主要用于吸收軸向位移，也可吸收少量橫向位移。波紋補償器生產廠家中創機械帶您了解直管壓力平衡式波紋補償器的結構。

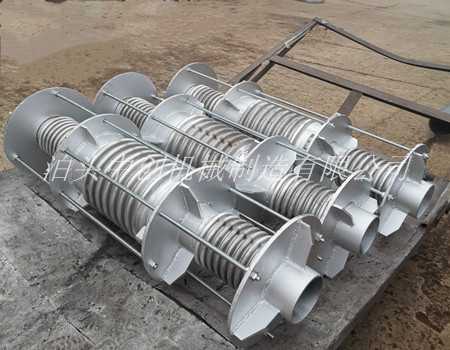

從外觀上可以看出直管壓力平衡式波紋補償器有三組波紋管，分別是位移兩端的兩個工作波紋管和位于中間位置的一個起到平衡作用的波紋管。還包括拉桿。端板及其他結構件組成。當拉桿兩端增設球面、錐面墊圈后可補償軸向和橫向組合位移。
直管壓力平衡式波紋補償器承受內壓，波紋管波數受柱穩定性的限制，其有效長度較小，僅能補償較小的橫向位移。由于拉桿的約束，波紋補償器一個工作波紋管和平衡波紋管之間的距離在整個歷程中不變，當管道熱膨脹時兩個工作波紋管壓縮，平衡波紋管拉伸，吸收管系的軸向變形。拉桿端部的球面、錐面墊圈及螺母在約束壓力推力的同時，允許拉桿傾斜，使波紋管吸收橫向位移。拉桿及端板應能承受壓力推力引起的力和力矩；端板不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在工作波紋管內徑與平衡波紋管內徑之間環面上的內壓載荷。
